塑膠成型合適的含水率參數(shù)

成型前的物料干燥

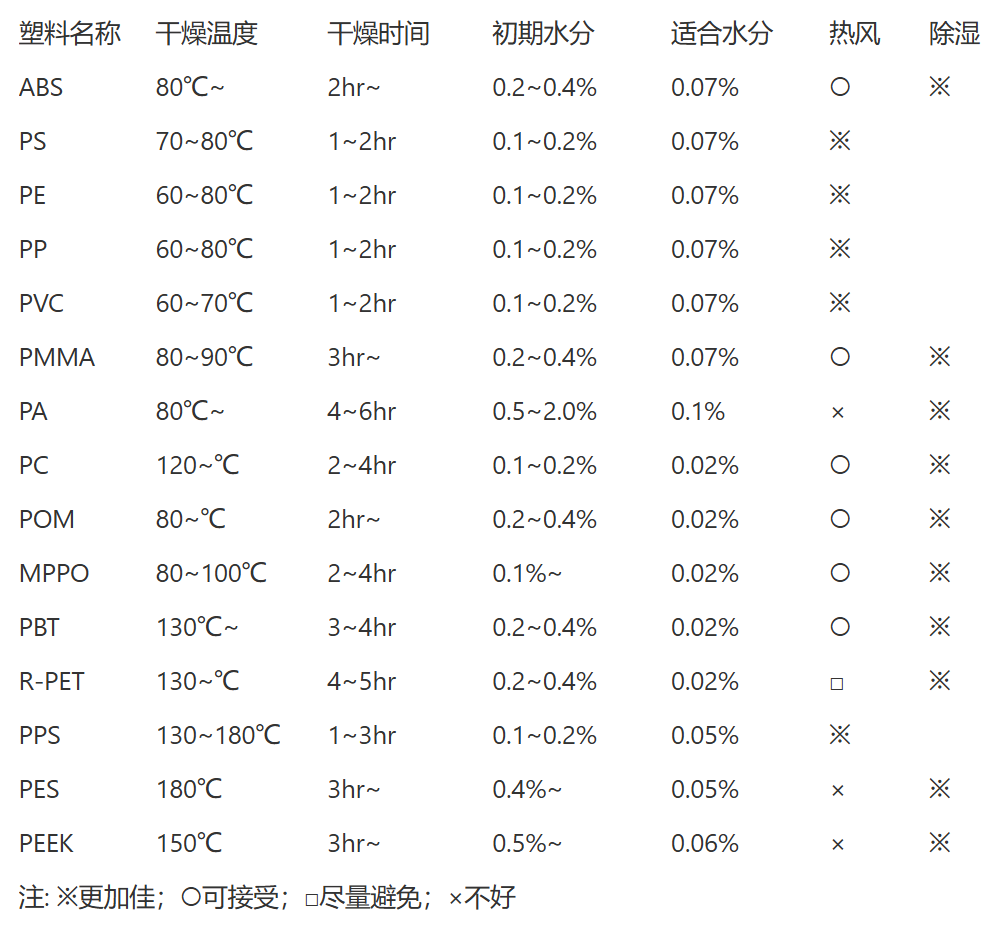

    成型加工前，塑膠務必被充分的干燥。含有水分的材料進入模腔后，會使制件的表 面出現(xiàn)銀絳狀的瑕斑，甚至會在高溫時發(fā)生加水分解的現(xiàn)象，致使材質(zhì)劣化。因此在成型加 工前一定要對材料進行預處理，使得材料能保持合適的含水率。以下為幾種塑料的烘料條件及 成型時所能允許的適當水分：

※模溫的設定

⑴模溫影響成型周期及成形品質(zhì)，在實際操作當中是由使用材質(zhì)的更加低適當模溫 開始設定，然后根據(jù)品質(zhì)狀況來適當調(diào)高。

⑵正確的說法，模溫是指在成形被進行時的模腔表面的溫度，在模具設計及成形 工程的條件設定上，重要的是不僅維持適當?shù)臏囟?，還要能讓其均勻的分布。

⑶不均勻的模溫分布，會導致不均勻的收縮和內(nèi)應力，因而使成型口易發(fā)生變形和翹曲。

⑷提高模溫可獲得以下效果；
　 ① 加成形品結(jié)晶度及較均勻的結(jié)構。
　 ② 使成型收縮較充分，后收縮減小。
　 ③ 提高成型品的強度和耐熱性。
　 ④ 減少內(nèi)應力殘留、分子配向及變形。
　 ⑤ 減少充填時的流動陰抗，降低壓力損失。
　 ⑥ 使成形品外觀較具光澤及良好。
　 ⑦ 增加成型品發(fā)生毛邊的機會。
　 ⑧ 增加近澆口部位和減少遠澆口部位凹陷的機會。
　 ⑨ 減少結(jié)合線明顯的程度
　 ⑩ 增加冷卻時間。

※計量及可塑化

⑴在成型加工法,射出量的控制(計量)以及塑料的均勻熔融(可塑化)是由射出機的 可塑化機構(Plasticating unit來擔任的

  ①加熱筒溫度（Barrel Temperature）

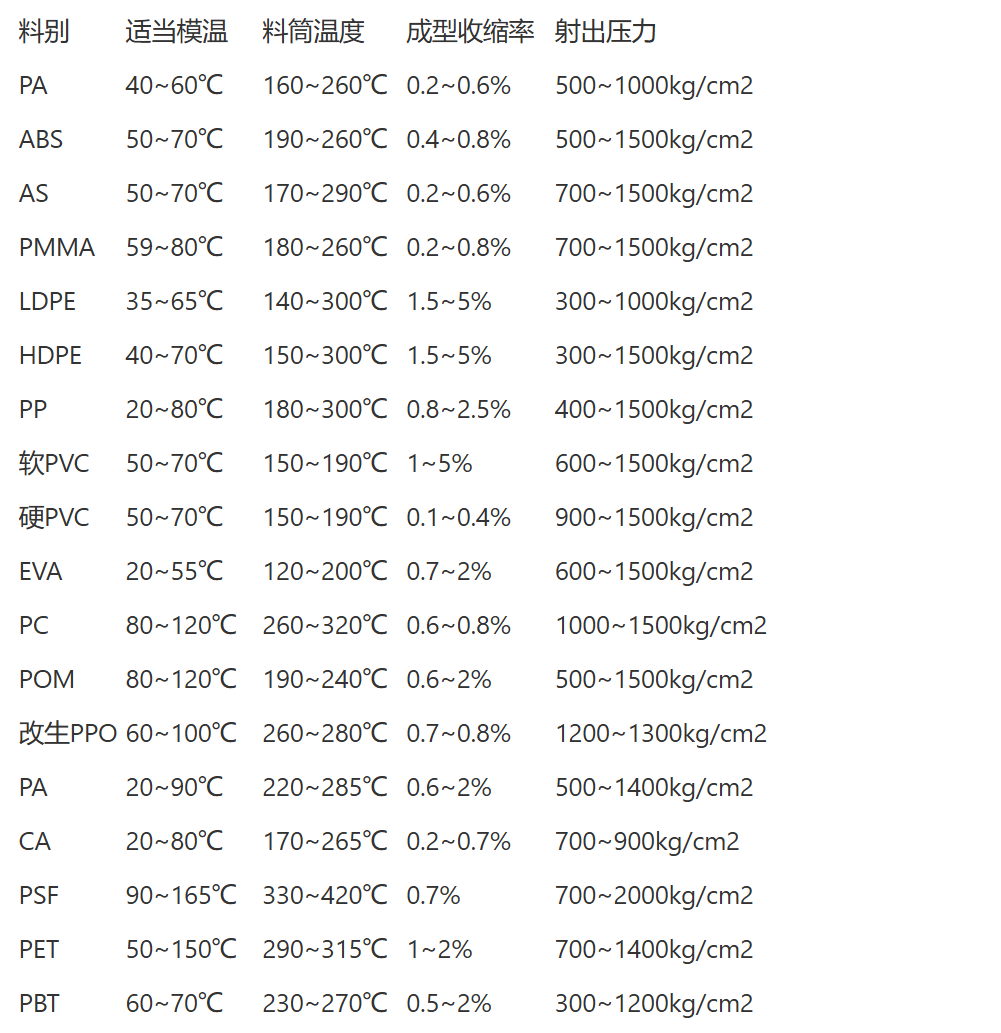

  雖然塑料的熔融，大約有60~85%是因為螺桿的旋轉(zhuǎn)所產(chǎn)生的熱能，但是塑料的熔融狀態(tài)仍然大受加熱筒溫度的影響，尤以靠近噴嘴前區(qū)的溫度--前區(qū)的溫度過高時易 發(fā)生滴料及取出制件時牽絲的現(xiàn)象。以下表格為幾種塑料的適當料溫、模溫及成型收縮率等?！?br style="font-family: -apple-system, BlinkMacSystemFont, " segoe="" helvetica="" font-size:="" text-wrap:=""/>
②螺桿轉(zhuǎn)速(screw speed)
  A.塑料的熔融，大體是因螺桿的旋轉(zhuǎn)所產(chǎn)生的熱量，因此螺桿轉(zhuǎn)速太快，則有下列影響：
  a.塑料的熱分解。
  b.玻纖（加纖塑料）減短。
  c.螺桿或加熱筒磨損加快。
  B.轉(zhuǎn)速的設定，可以其圓周速（circumferen-tial  screw speed）的大小來
  衡量： 　圓周速=n（轉(zhuǎn)速）*d（直徑）*π（圓周率）
  通常，低粘度熱安定性良好的塑料，其螺桿桿旋轉(zhuǎn)的圓周速約可設定
  到 1m/s上下，但熱安定性差的塑料，則應低到0.1左右。
  C.在實際應用當中，我們可以盡量調(diào)低螺桿轉(zhuǎn)速，使旋轉(zhuǎn)進料在開模前完成即可。
  ③背壓（BACK PRESSURE）
  A.當螺桿旋轉(zhuǎn)進料時，推進到螺桿前端的熔膠所蓄積的壓力稱為背壓，在射出成型時，可以由調(diào)整射出油壓缸的退油壓力來調(diào)節(jié)，背壓可以 有以下的效果：
  a.熔膠更均勻的熔解。
  b.色劑及填充物更加均勻的分散。
  c.使氣體由落料口退出。
  d.進料的的計量準確。
  B.背壓的高低，是依塑料的粘度及其熱安定性來決定，太高的背壓使進料時間延長，也因旋轉(zhuǎn)剪切力的提高，容易使塑料產(chǎn)生過熱。一般以 5~15kg/cm2為宜。
  ④松退（SUCK BACK，DECOMPRESSION）
  A.桿旋轉(zhuǎn)進料結(jié)束后，使螺桿適當抽退，可以螺桿前端熔膠壓力降低，此稱為松退，其效果可防止噴嘴部的滴料。
  B.不足，容易使主流道（SPRUE）粘模；而太多的松退，則能吸進空氣，使成型品發(fā)生氣痕。
